자신의 개발위원회를 만드는 방법?

Sep 17, 2025 메시지를 남겨주세요

How to make your own development board?

자신의 디자인의 스릴을 상상해보십시오개발위원회. 모든 기능과 기능을 완전히 제어 할 수 있습니다. 자신감과 기술 전문 지식을 향상시키는 기술에 대한 손 -를 배웁니다. 시작하기 전에 프로젝트의 목적을 고려하고 필요한 기능을 식별하십시오. 이 튜토리얼은 명확한 지침으로 각 단계를 안내합니다.



주요 테이크 아웃

  • 개발위원회의 목적을 정의하여 설계 선택을 안내하십시오. 명확한 목표는 집중력을 유지하고 불필요한 기능을 피하는 데 도움이됩니다.
  • 연결 옵션 및 입력/출력 핀과 같은 필수 기능을 나열하십시오. 점검표는 마이크로 컨트롤러가 프로젝트 요구 사항과 일치하도록합니다.
  • 디자인을 마무리하기 전에 예산 및 공간과 같은 제약 조건을 고려하십시오. 이를 통해 비용이 많이 드는 실수를 피하고 호환성을 보장합니다.
  • 프로젝트 요구 사항에 따라 올바른 마이크로 컨트롤러를 선택하십시오. 속도, 메모리 및 커뮤니티 지원과 같은 요소를 분석하여 정보에 입각 한 선택을합니다.
  • 조립 후 보드를 철저히 테스트하고 문제를 해결하십시오. 이 단계는 기능을 보장하고 일찍 오류를 잡을 수 있도록 도와줍니다.

지금 연락하십시오





요구 사항을 설정합니다

목적을 정의하십시오

목적을 정의하여 설계 프로세스를 시작해야합니다.개발위원회. 성취하고 싶은 것을 스스로에게 물어보십시오. 학습, 프로토 타이핑 또는 특정 응용 프로그램을위한 보드가 필요합니까? 프로젝트 목표는 모든 결정을 안내합니다. 예를 들어 센서를 실험하려면 여러 아날로그 입력이있는 마이크로 컨트롤러를 선택해야합니다. 로봇 공학 컨트롤러를 구축하려는 경우 PWM 출력 및 모터 드라이버 지원이 포함 된 마이크로 컨트롤러가 필요합니다.

  • 팁 : 명확한 목표는 불필요한 기능을 피하고 프로젝트에 집중하는 데 도움이됩니다.
  • 프로젝트 목표는 여러 가지 방법으로 기능 선택에 영향을 미칩니다.
  • 시간 - 기반 목표 이정표 마감일을 설정합니다.
  • 성능 목표 특정 결과 달성에 중점을 둡니다.
  • 품질 목표 원하는 수준의 전달 가능한 품질을 지정합니다.
  • 비즈니스 목표 프로젝트를 회사 원칙과 정렬합니다.
  • 재무 목표 예산 제한을 설정합니다.
  • 규제 준수 목표 이사회가 업계 표준을 충족하도록합니다.



목록 기능

개발위원회가 필요로하는 모든 기능을 나열해야합니다. 연결 옵션, 입력/출력 핀, 통신 인터페이스 및 전원 요구 사항을 고려하십시오. USB, wi - fi, Bluetooth 또는 기타 모듈이 필요한지 결정하십시오. 필요한 주변 장치를 지원하는 마이크로 컨트롤러를 선택하십시오. 온보드 LED, 푸시 버튼, 전압 조정기 및 USB와 같은 필수 기능의 점검 목록을 직렬 변환기로 만듭니다. 이 단계는 마이크로 컨트롤러 선택을 프로젝트 요구에 맞추는 데 도움이됩니다.

요인

설명

PCB 레이아웃

높은 - 속도 또는 아날로그 신호에 중요합니다. 지상 소음 문제를 관리해야합니다.

PCB 스택 - UP

레이어 수, 주문, 간격, 목적, 두께 및 비용을 고려하십시오.

신호 레이어 근접성

신호 레이어는 신호 반환 경로를 최적화하기 위해 전력 또는 지상 평면에 가까워야합니다.

유형을 통해

다양한 유형의 VIA가 생산 비용에 영향을 미칩니다. 홀을 통해 Vias가 가장 경제적입니다.

ADC 선택

전환율과 결의 사이의 거래 - 꺼짐; 해상도가 높을수록 속도가 느려질 수 있습니다.



제약 조건을 고려하십시오

설계 프로세스를 마무리하기 전에 제약 조건을 고려해야합니다. 예산, 가용 공간 및 구성 요소 가용성은 선택에 영향을 미칩니다. 비용과 크기 제한에 맞는 마이크로 컨트롤러를 선택하십시오. 선택한 마이크로 컨트롤러가 어셈블리 기술과 쉽게 소싱 할 수 있고 호환되는지 확인하십시오. 규제 표준에는 특정 안전 기능 또는 인증이 필요할 수 있습니다. 또한 향후 업그레이드에 대해 생각해야합니다. 나중에 보드를 확장하려면 추가 핀이나 메모리가있는 마이크로 컨트롤러를 선택하십시오.

참고 : 제약 조건은 값 비싼 실수를 피하고 개발위원회가 모든 요구 사항을 충족하도록 도와줍니다.



개발 보드 설계

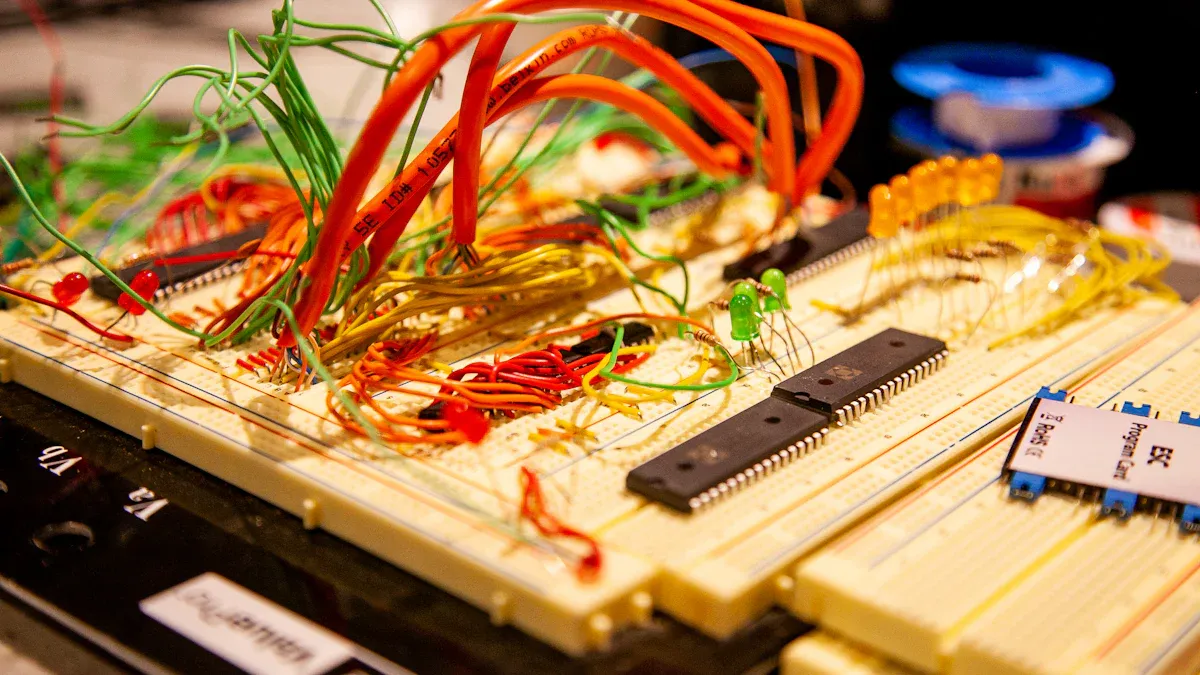

Development Board Design

마이크로 컨트롤러를 선택하십시오

올바른 마이크로 컨트롤러를 선택하면 개발 보드의 성능과 기능이 형성됩니다. 프로젝트 요구 사항을 분석하고 마이크로 컨트롤러 사양과 일치시켜야합니다. 마이크로 컨트롤러를 선택하면 속도, 메모리, 연결성 및 프로그래밍 편의성에 영향을 미칩니다. 다음 요소를 고려하십시오.

프로세서 속도 및 전력 :클럭 속도가 높을수록 더 빠른 실행과 응답 시간이 향상됩니다. 센서 데이터 또는 제어 모터를 처리하려는 경우 강력한 처리 능력을 가진 마이크로 컨트롤러를 선택하십시오.

메모리 및 스토리지 :더 많은 RAM 및 플래시 메모리를 사용하면 복잡한 프로그램을 실행하고 더 많은 데이터를 저장할 수 있습니다. IoT 프로젝트 또는 데이터 로깅의 경우 메모리가 더 큰 마이크로 컨트롤러를 우선 순위를 정하십시오.

GPIO 핀 및 연결 옵션 :핀의 수와 유형은 연결할 수있는 센서, 액추에이터 또는 모듈 수를 결정합니다. wi - fi, bluetooth 또는 usb가 필요한 경우 지원하는 - 내장을 확인하십시오.

프로그래밍 언어 지원 :일부 마이크로 컨트롤러는 C/C ++, Python 또는 Arduino IDE를 지원합니다. 기술 수준과 사용 가능한 리소스와 일치하는 것을 선택하십시오.

커뮤니티 및 지원 :강력한 사용자 커뮤니티는 자습서, 문제 해결 지원 및 라이브러리를 제공합니다. 초보자는 Arduino, STM32 또는 ESP32와 같은 인기있는 마이크로 컨트롤러의 혜택을받습니다.

팁 : 사용자 정의 마이크로 컨트롤러 보드의 경우 향후 -에 추가 핀과 메모리가있는 마이크로 컨트롤러를 선택하십시오.

인기있는 마이크로 컨트롤러의 비교 개요

모델

프로세서 속도

메모리 (RAM/플래시)

GPIO 핀

비용 (USD)

사용 시나리오

Arduino Uno

16MHz

2 kb / 32 kb

14

$20

프로토 타이핑, 교육

STM32F103

72 MHz

20kb / 128 kb

37

$10

로봇 공학, 산업

ESP32

240 MHz

520 kb / 4 mb

34

$8

IoT, 무선 응용 프로그램

PIC16F877A

20MHz

368 B / 14 KB

33

$5

내장 제어

프로젝트의 복잡성과 예산과 일치하는 마이크로 컨트롤러를 선택해야합니다. 높은 - 성능 작업의 경우 ESP32 또는 STM32는 합리적인 비용으로 고급 기능을 제공합니다. 간단한 프로젝트의 경우 Arduino 또는 PIC 마이크로 컨트롤러는 신뢰성과 사용 편의성을 제공합니다.



전원 공급 장치를 선택하십시오

안정적인 전원 공급 장치는 개발 보드의 안정적인 운영을 보장합니다. 응용 프로그램의 요구에 따라 선형 및 스위칭 전압 조정기를 선택해야합니다.

측면

전환 레귤레이터

선형 조정기

능률

높은

낮은

EMI 및 소음 관리

이용 가능한 고급 기술

종종 문제가됩니다

높은 - 속도 응용 프로그램의 전력 손실

최소

최대 45%

능률:스위칭 레귤레이터는 에너지를 적게 사용하므로 강력한 시스템이나 배터리 - 전원 장치에 이상적입니다.

소음:선형 조절제는 민감한 아날로그 회로, 오디오 또는 의료 기기에 필수적인 더 부드러운 전력을 제공합니다.

비용:선형 조정기는 선불 비용이 적게 들지만, 에너지 효율로 인해 시간이 지남에 따라 스위칭 조정기는 시간이 지남에 따라 비용을 절감합니다.

노이즈는 레귤레이터 선택에서 중요한 역할을합니다. 디자인에 오디오 처리 또는 의료 센서가 포함 된 경우 선형 레귤레이터는 간섭을 최소화합니다. 높은 - 전류 또는 휴대용 응용 분야의 경우 스위칭 레귤레이터는 더 나은 효율성과 열 생성을 제공합니다.

참고 : 항상 전압 조정기를 마이크로 컨트롤러의 전압 및 현재 요구 사항에 맞추십시오. 과부하는 구성 요소를 손상시키고 보드 수명을 줄일 수 있습니다.



직렬 변환기에 USB를 추가하십시오

프로그래밍 및 개발 보드와의 커뮤니케이션을 위해 USB에서 직렬 변환기가 필요합니다. 칩 선택은 데이터 전송 속도, 호환성 및 사용 편의성에 영향을 미칩니다.

칩 이름

데이터 전송 속도

호환성

전력 관리

CP2102

최대 1Mbps

Windows, MacOS, Linux

최대 232

최대 120kbps

Windows, MacOS, Linux

N/A

XR21V1410

최대 12Mbps

Windows, MacOS, Linux

MCP2200

최대 1Mbps

Windows, MacOS, Linux

Edgeport 변환기

N/A

Windows, MacOS, Linux

CH340G

최대 2Mbps

Windows, MacOS, Linux

아니요

USB2SER BRIDGE CTRL

최대 12Mbps

Windows, MacOS, Linux

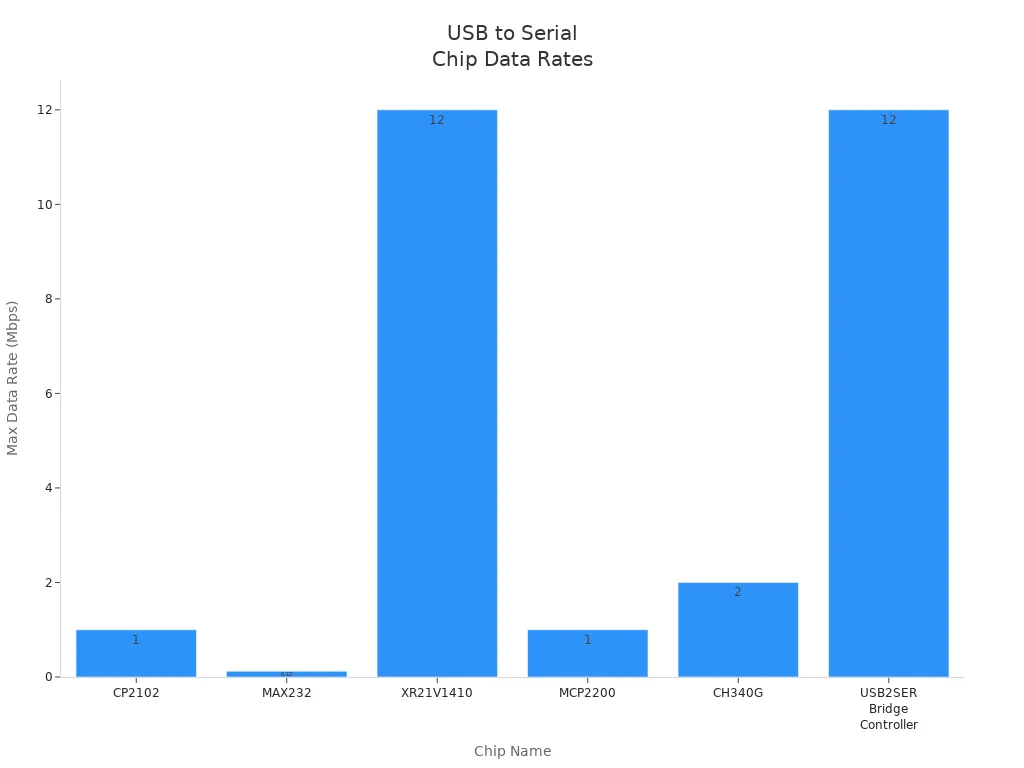

Bar chart comparing data transfer rates of USB to serial converter chips

CP2102 및 CH340G는 대부분의 애호가 프로젝트에 안정적인 성능을 제공합니다. XR21V1410 및 USB2SER 브리지 컨트롤러는 까다로운 애플리케이션을 위해 더 빠른 속도를 제공합니다. 운영 체제 및 마이크로 컨트롤러와 호환되는 변환기를 선택해야합니다. 기본 프로그래밍 및 디버깅의 경우 CP2102 및 CH340G 비용이 - 비용이 효과적이고 널리 지원됩니다.

팁 : 사용하려는 경우개발위원회여러 플랫폼에서 광범위한 호환성이있는 USB에서 직렬 변환기를 선택하십시오.



구성 요소 포장을 계획하십시오

구성 요소 포장 및 레이아웃은 어셈블리, 내구성 및 유용성에 영향을 미칩니다. 기술과 프로젝트 요구에 따라 - 구멍과 표면 - 마운트 구성 요소를 통해 결정해야합니다.

- 구멍 구성 요소를 통해 :손으로 납땜하기 쉽고 초보자 및 프로토 타이핑에 이상적입니다. 그들은 강한 기계적 결합을 제공하여 물리적 스트레스에 직면하는 보드에 적합합니다.

표면 - 마운트 구성 요소 (SMD) :작고 가벼워서 소형 디자인이 가능합니다. SMD 부품은 자동 조립 및 더 높은 회로 밀도를 가능하게하지만 정확한 납땜 기술이 필요합니다.

사용자 정의 마이크로 컨트롤러 보드를 설계 할 때 부품을 정렬하여 신호 간섭을 최소화하고 워크 플로우를 최적화하십시오. 쉽게 접근 할 수 있도록 커넥터와 버튼을 보드 가장자리 근처에 놓습니다. 문제 해결 및 업그레이드를 단순화하기위한 그룹 관련 구성 요소.

참고 : 좋은 구성 요소 레이아웃은 신뢰성을 향상시키고 개발 보드를 쉽게 사용하고 유지 관리 할 수 ​​있도록합니다.

구성 요소 포장을 계획 할 때 항상 조립 기술, 사용 가능한 도구 및 향후 확장 계획을 고려해야합니다. 우물 - 설계된 보드는 조립 중에 시간을 절약하고 오류를 줄입니다.



도식 및 PCB 레이아웃

회로 다이어그램을 그립니다

명확한 회로 다이어그램을 그리서 인쇄 회로 보드 설계 프로세스를 시작합니다. 이 단계는 각 구성 요소가 연결 및 상호 작용하는 방식을 시각화하는 데 도움이됩니다. Well - 구조화 된 다이어그램은 PCB 레이아웃 설계 중에 오류를 줄이고 시간을 절약합니다. 필수 위치에 커넥터 또는 대형 프로세서와 같은 구성 요소가 있어야 할 -를 배치하여 시작해야합니다. 이 접근법은 기계적 제약과 중요한 연결이 먼저 해결되도록합니다. 이러한 구성 요소를 조기에 배치하면 라우팅을 단순화하고 네트를 건너는 위험을 최소화하여 설계를 복잡하게 할 수 있습니다.

팁 : 나머지 회로를 배열하기 전에 필수 구성 요소의 위치를 ​​잠그십시오. 이 전략은 설계를 간소화하고 제조 가능성을 향상시킵니다.



Kicad 또는 유사한 소프트웨어를 사용하십시오

회로도 및 PCB 레이아웃을 만들려면 신뢰할 수있는 소프트웨어가 필요합니다. 전자 애호가들 사이에서 인기있는 도구로는 Kicad, Eagle 및 Easyeda가 있습니다. 각각은 다른 사용자 그룹에 고유 한 이점을 제공합니다.

소프트웨어

프로

단점

가장 좋습니다

KICAD

무료, 오픈 - 소스, 3D 뷰어, 활성 커뮤니티 지원

제한된 기술 지원, 일부 고급 기능이 누락 될 수 있습니다

애호가, 학생 및 예산 - 의식 디자이너

독수리

사용자 - 친절하고 저렴하며 강력한 회로도 및 레이아웃 편집 도구

제한된 3D 시각화, 일부 고급 도구와의 호환성이 낮습니다

초보자 및 중간 - 레벨 PCB 디자이너

Easyeda

무료 및 웹 - 기반, 공동 작업, 공급 업체와의 쉬운 통합

제한된 오프라인 기능, 데스크탑 소프트웨어에 비해 고급 기능이 적습니다.

초보자, 애호가 및 협력 프로젝트 작업을하는 팀

Kicad는 오픈 - 소스 자연 및 활성 커뮤니티로 눈에 띄고 예산 - 의식 디자이너에 이상적입니다. Eagle은 사용자 - 친화적 인 인터페이스를 제공하며 Easyeda는 온라인 협업을 지원합니다. 경험 수준과 프로젝트 요구 사항과 일치하는 도구를 선택해야합니다.



구성 요소를 정렬합니다

효과적인 구성 요소 배열은 성능과 제조 가능성 모두에 중요합니다. 모범 사례를 따라 신호 간섭을 최소화하고 유용성을 극대화해야합니다.

모든 SMD 구성 요소를 PCB의 동일한 측면에 배치하여 조립 비용을 줄입니다.

신호 무결성을 향상시키고 전자기 간섭을 줄이기 위해 전용 전력 및 지상 비행기를 포함하십시오.

관련 구성 요소를 함께 그룹화하고 중요한 부품을 서로 가까이 배치하여 추적 길이를 줄입니다.

안정적인 작동을 위해 IC의 파워 핀 근처에 바이 패스 커패시터를 배치하십시오.

제조 가능성 및 신호 선명도를 위해 추적 폭과 간격을 최적화하십시오.

신뢰할 수있는 작동을 보장하고 과열을 방지하기 위해 열 관리를 고려하십시오.

요인

제조 가능성에 미치는 영향

성능에 미치는 영향

치료를 통해

제조 중 결함을 줄입니다

신호 무결성을 향상시킵니다

추적 폭

어셈블리 효율에 영향을 미칩니다

임피던스 및 소음 감수성에 영향을 미칩니다

열 관리

어셈블리 프로세스를 개선합니다

열 소산 및 구성 요소 신뢰성을 최적화합니다

전자기 간섭 (EMI)

제조 오류를 최소화합니다

신호 선명도를 향상시키고 Crosstalk를 줄입니다

이러한 전략을 따르면 조립하기 쉽고 신뢰할 수있는 성능을 제공하는 인쇄 회로 보드를 만듭니다. 이 단계에서 신중한 디자인 선택은 비용이 많이 드는 실수를 피하고개발위원회목표를 달성합니다.

지금 연락하십시오





제작 및 조립

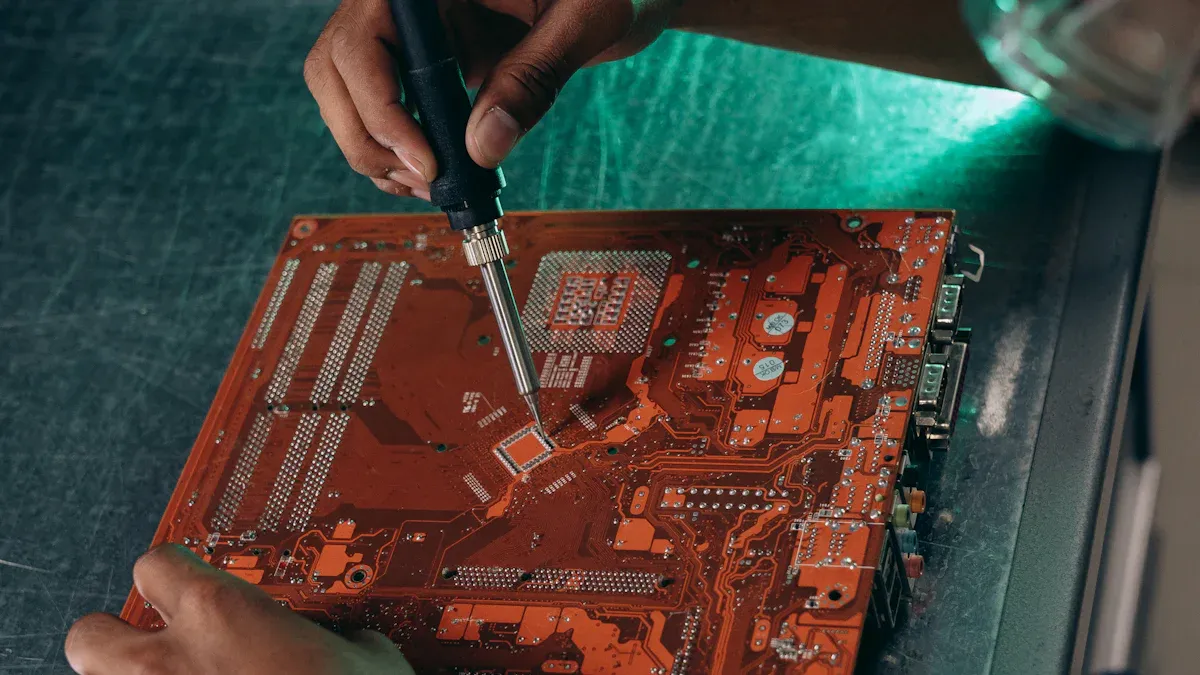

Fabrication and Assembly

PCB 제작 옵션

PCB 제작을위한 두 가지 주요 선택, 즉 DIY 또는 전문 제조 서비스에 직면 해 있습니다. DIY 방법은 기본 재료와 도구를 사용하여 간단한 단일 - 레이어 디자인에 적합합니다. 전문 서비스는 다중 - 레이어 보드 및 정확한 공차와 같은 고급 기능을 제공합니다. 결정을 내리기 전에 비용, 내구성 및 재료 속성을 고려해야합니다.

PCB 유형

비용 범위 (저용량)

비용 범위 (대량 주문)

단일 - 레이어 pcbs

$ 1 ~ $ 5

$ 1 미만

이중 - 레이어 PCBS

$ 1 ~ $ 10

디자인에 따라 다릅니다

멀티 - 층 PCB

$ 10 ~ $ 20

20–50% 감소 가능

고급 PCB

$ 50 이상

요구 사항에 따라 다릅니다

DIY 제작은 프로토 타입 및 학습에 적합합니다. 전문 서비스는 특히 복잡한 맞춤형 마이크로 컨트롤러 보드 설계를 위해 더 높은 내구성과 신뢰성을 제공합니다. 전문 제조업으로 더 나은 재료 품질과 수명이 길지만 더 선불로 지불하십시오.

팁 : 첫 번째 개발 보드의 경우 DIY 제작으로 시작하여 프로세스를 배우십시오. 고급 프로젝트 또는 대량 생산을위한 전문 서비스를 선택하십시오.



구성 요소를 수집하십시오

조립 전에 모든 구성 요소를 수집해야합니다. 부품을 구성하고 누락 된 품목을 피하기 위해 점검 목록을 작성하십시오. 일반적인 구성 요소에는 마이크로 컨트롤러, 전압 조정기, USB에서 직렬 컨버터, 저항기, 커패시터 및 커넥터가 포함됩니다. 디자인과 일치하도록 부품 번호 및 사양을 확인해야합니다.

구성 요소 준비 체크리스트 :

회로도 및 PCB 레이아웃을 검토하십시오.

신뢰할 수있는 공급 업체의 구성 요소를 주문하십시오.

각 부품에 손상 또는 결함이 있는지 검사하십시오.

유형과 값으로 구성 요소를 구성합니다.

도구 준비 : 용매 철, 핀셋, 멀티 미터 및 ESD 매트.

참고 : 조심스럽게 준비하면 어셈블리 오류가 줄어들고 사용자 정의 마이크로 컨트롤러 보드의 품질이 향상됩니다.



납땜 단계

정확한 납땜 단계를 따라 개발위원회를 조립해야합니다. 손 - 납땜은 초보자에게는 액세스 할 수 있지만 자동 조립보다 결함이 더 높습니다.

손 - 납땜은 자동 조립품보다 더 높은 결함 속도를 갖습니다.

자동 조립품은 PPM (Ppm) 당 10-50 부의 결함 속도를 달성합니다.

수동 어셈블리 결함 속도는 1,000-2,000 ppm입니다.

안전 예방 조치 및 모범 사례에 따라 결함을 최소화 할 수 있습니다.

안전 예방 조치

설명

팁을 유지하십시오

효율적인 열 전달과 산화를 방지하기 위해 납땜 팁이 깨끗하고 적절하게 통조림을 보장하십시오.

ESD - 안전한 장비를 사용하십시오

ESD 매트와 손목 스트랩을 사용하여 정적 전기로부터 민감한 전자 부품을 보호하십시오.

사용하지 않을 때는 플러그를 뽑습니다

우발적 인 화상을 방지하고 화재의 위험을 줄이기 위해 사용하지 않을 때는 항상 납땜 인두를 뽑으십시오.

깨끗한 작업 공간을 유지하십시오

혼란스러운 작업 공간은 사고로 이어질 수 있습니다. 납땜 공간을 깨끗하고 정리하십시오.

근처에 소화기가 있습니다

소화기를 손이 닿지 않도록하고 비상시 사용 방법을 알고 있는지 확인하십시오.

열 - 저항 매트를 사용하십시오

우발적 인 납땜 유출 또는 납땜 인철의 열로부터 보호하기 위해 작업 표면에 열 - 내성 매트를 배치하십시오.

올바른 온도에서 작업하십시오

프로젝트의 납땜 요구 사항과 일치하도록 조절 가능한 온도 제어 기능이있는 납땜 인두를 사용하십시오.

솔더와 플럭스를 조심스럽게 처리하십시오

리드 - 기반 솔더를 사용하는 경우 리드 중독을 피하기 위해 처리 한 후 손을 철저히 씻으십시오.

식사와 술을 피하십시오

해로운 물질을 섭취하지 않기 위해 납땜하는 동안 먹거나 마시지 마십시오.

장비를 접지하십시오

접지 된 납땜 스테이션을 사용하여 정적 배출을 방지하여 민감한 전자 부품을 손상시킬 수 있습니다.

전기 안전 준수를 확인하십시오

납땜 장비가 안전 표준을 충족하고 필요한 인증이 있는지 확인하십시오.

주변 환경을 알고 있어야합니다

전기 위험을 예방하기 위해 납땜 장비를 물이나 수분에서 멀리 떨어 뜨리십시오.

비상 절차를 알고 있습니다

소화기, 응급 처치 키트 및 비상구의 위치와 사용에 익숙해 지십시오.

정전 계획

정전시 장비를 안전하게 폐쇄하고 고정하기위한 계획을 세우십시오.

가장 작은 것으로 시작하여 구성 요소의 크기 순서대로 납땜해야합니다. 각 조인트에 차가운 솔더 또는 교량이 있는지 검사하십시오. 시간을내어 두 배 - 작업을 확인하십시오. 신중한 납땜은 개발 보드 기능을 안정적으로 기능하고 더 오래 지속시킬 수 있도록합니다.

- 단계 튜토리얼 : 테스트 및 문제 해결

나만의 구축개발위원회성취감을 가져다 주지만 실제 가치는 보드가 의도 한대로 작동하는지 확인함으로써 비롯됩니다. 이 단계 - by - 단계 자습서는 펌웨어 업로드, 테스트 기능 및 문제 해결 문제를 통해 안내합니다. 각 튜토리얼 단계를 면밀히 따르면 실용적인 기술과 자신감을 얻습니다.



펌웨어 업로드

펌웨어를 마이크로 컨트롤러에 업로드하여 시작합니다. 이 튜토리얼 단계는 사용자 정의 보드를 생생하게하는 데 필수적입니다. Arduino IDE, STM32Cubeprogrammer 또는 Esptool과 같은 마이크로 컨트롤러에 권장되는 프로그래밍 도구를 사용하십시오. USB에서 직렬 변환기를 사용하여 보드를 컴퓨터에 연결하십시오. 올바른 COM 포트 및 펌웨어 파일을 선택하십시오.

  • 이 튜토리얼 단계에서 발생할 수있는 일반적인 문제는 다음과 같습니다.
  • 오류 메시지없이 프로세스를 무기한으로 매달린 프로세스를 업로드하십시오.
  • 장치 인식 문제.
  • 업로드 프로세스 중 펌웨어 업데이트 및 중단으로 문제가 발생합니다.
  • 프로그래머가 응답하지 않는다는 오류 메시지.
  • 업로드 프로세스 중 장치의 문제를 동기화합니다.
  • 자동 - 재설정 기능을 복제하지 않으면 업로드 실패가 발생합니다.

팁 : 오류 메시지가 표시되거나 업로드가 발생하면 USB가 직렬 컨버터 연결로 확인하고 마이크로 컨트롤러가 올바르게 전원을 공급하는지 확인하십시오. Double - COM 포트 및 펌웨어 파일 선택을 확인하십시오.

아래 차트는 실제 - 세계 테스트 데이터를 기반으로하는 일반적인 업로드 문제의 빈도를 보여줍니다.

문제 유형

빈도 (%)

장치가 인식되지 않습니다

35

업로드가 매달려 있습니다

25

프로그래머가 응답하지 않습니다

20

동기화 문제

15

자동 - 실패 재설정

5

프로세스를 시작하기 전에 각 튜토리얼 단계를주의 깊게 따르고 연결을 확인하여 대부분의 업로드 문제를 피할 수 있습니다.



테스트 기능

펌웨어를 업로드 한 후 개발 보드의 기능을 테스트해야합니다. 이 튜토리얼 단계는 마이크로 컨트롤러 및 모든 구성 요소가 예상대로 작동하도록합니다. 다음 도구와 방법을 사용하여 철저한 테스트를 수행하십시오.

방법/도구

설명

테스트 포인트

디자인 측면을 측정하기 위해 쉽게 조사 할 수 있도록 보드의 패드.

- 시스템 프로그래밍에서

PCB에 이미 설치된 마이크로 컨트롤러를위한 프로그래밍 헤더.

테스트 비품

초기 프로토 타입에 대한 수동 테스트; 기능을 이해하는 데 도움이됩니다.

가능한 한 많이 자동화하십시오

테스트 자동화, 인적 오류 감소 및 효율성 향상을위한 비품을 사용합니다.

기능 테스트

전기 신호를 시뮬레이션하여 회로 기능을 테스트하여 설계 요구 사항을 충족하도록합니다.

전압 및 신호를 확인하려면 멀티 미터로 테스트 포인트를 조사해야합니다. - 시스템 프로그래밍 헤더에서 사용하여 필요한 경우 마이크로 컨트롤러를 재 프로그래밍하십시오. 테스트 비품을 사용하면 버튼 프레스, LED 표시기 및 센서 판독 값을 확인하는 데 도움이됩니다. 반복 테스트를 자동화하여 시간을 절약하고 실수를 줄입니다.

참고 : 기능 테스트는 중요한 튜토리얼 단계입니다. 일찍 오류를 잡고 보드가 모든 설계 요구 사항을 충족시킬 수 있도록 도와줍니다.

사용 시나리오 :
로봇 공학 컨트롤러를 구축한다고 상상해보십시오. 모터를 연결하고 속도를 측정하여 PWM 출력을 테스트하기위한 자습서를 실행합니다. 신호를 시뮬레이션하고 마이크로 컨트롤러 응답을 확인하여 센서 입력을 확인합니다. 접근 방식에 대한이 손 -은 보드의 신뢰성에 대한 확신을줍니다.

문제 해결 문제

개발위원회가 예상대로 작동하지 않으면 문제를 해결해야합니다. 이 튜토리얼 단계는 문제를 신속하게 식별하고 해결하는 데 도움이됩니다. 빈번한 문제 해결 단계를 따르십시오.

  • 환경 손상 패턴을 식별합니다. 과열, 부식 또는 물리적 손상의 징후가 있는지 보드를 검사하십시오.
  • 하중에서 동적 테스트를 수행하십시오. 펌웨어를 실행하는 동안 보드에 전원을 공급하고 동작을 관찰하십시오. 전압 강하, 신호 손실 또는 예상치 못한 재설정을 점검하십시오.
  • 수리 대 교체 옵션을 평가하십시오. 결함이있는 구성 요소를 수정할 수 있는지 또는 교체 해야하는지 결정하십시오.

반복 실패를 방지하기 위해 근본 원인을 해결합니다. 문제가 발생한 이유를 분석하고 미래의 문제를 피하기 위해 설계 또는 어셈블리 프로세스를 업데이트하십시오.

팁 : 튜토리얼 중에 모든 문제 해결 단계를 기록하십시오. 각 수정 사항을 문서화하면 향후 빌드를 배우고 향상시키는 데 도움이됩니다.



모범 사례 :

마이크로 컨트롤러 및 구성 요소를 처리 할 때는 항상 ESD 보호를 사용하십시오.

마이크로 컨트롤러 제조업체의 권위있는 문제 해결 안내서를 참조하십시오.

안정성을 보장하기 위해 다른 환경에서 보드를 테스트하십시오.



실제 - 세계 데이터 :
최근 튜토리얼에서 비 - 기능 보드의 60%는 환경 손상, 25%가 부하에서 실패했으며 15%가 필요한 구성 요소 교체를 보여주었습니다. 근본 원인을 해결하면 반복 실패가 80%감소합니다.

- 단계 튜토리얼에 의해이 단계 -를 따라 귀중한 경험을 얻습니다. 철저한 테스트 및 문제 해결 개발위원회는 실제 - 세계 시나리오에서 안정적으로 수행하도록합니다. 당신은 당신이 완료 한 각 튜토리얼마다 자신감과 기술 전문 지식을 구축합니다.

🚀 -에 의해이 단계를 완료하면 - 단계 자습서는 디자인을 검증 할뿐만 아니라보다 고급 프로젝트를 준비합니다. 사용자 정의 개발위원회의 잠재력을 최대한 활용하고 향후 성공을 위해 자신을 설정하십시오.



참조 :

마이크로 칩 문제 해결 가이드

Stmicroelectronics 응용 프로그램 노트

Arduino 문제 해결 문서

당신은 당신의 자신을 만들어 만족과 실용적인 기술을 얻습니다.개발위원회. 간단한 프로젝트로 시작하여 기본 사항을 마스터하고 데이터 시트를 무시하거나 전원 공급 장치 문제를 무시하는 것과 같은 일반적인 실수를 피하십시오.

"초기에 배운 가장 귀중한 교훈 중 하나는 단순한 시작의 중요성이었습니다. 복잡한 프로젝트로 바로 점프하려는 유혹이 있지만 디지털 논리와 HDL의 강력한 기초를 구축하는 것이 가장 중요합니다."

자습서를 완료 한 후 다음 단계를 고려하십시오.

  • 하드웨어를 실행하기 위해 소프트웨어를 개발하십시오.
  • 디자인을 테스트하고 개선하십시오.
  • 결과를 공유하거나 프로젝트를 제시하십시오.
  • Siemens 교육 콘텐츠 또는 업계 협회와 같은 자원을 탐색하여 전문 지식을 확장하십시오. 인내심과 세부 사항에 대한 관심으로 누구나 성공할 수 있습니다.

지금 연락하십시오





FAQ

구매 보드를 구매하는 대신 자신의 개발 보드를 구축 해야하는 이유는 무엇입니까?

기능 및 레이아웃을 완전히 제어 할 수 있습니다. 맞춤형 보드를 사용하면 프로젝트의 요구를 최적화하고 비용을 절약하며 귀중한 전자 기술을 배울 수 있습니다. 자신의 개발위원회를 구축하면 자신감과 기술 전문 지식이 향상됩니다.



마이크로 컨트롤러가 사용자 정의 보드에서 중요한 이유는 무엇입니까?

올바른 마이크로 컨트롤러를 선택하면 속도, 메모리 및 연결성이 결정됩니다. 프로젝트의 요구 사항과 일치하고 제한을 피합니다. Well - 선택한 마이크로 컨트롤러는 개발 보드가 안정적으로 수행 할 수 있도록합니다.

특징

프로젝트에 미치는 영향

속도

더 빠른 응답

메모리

복잡한 프로그램

연결성

더 많은 옵션



PCB 레이아웃이 중요한 이유는 무엇입니까?개발위원회설계?

PCB 레이아웃은 신호 무결성, 내구성 및 조립 편의성에 영향을 미칩니다. 좋은 레이아웃은 노이즈를 줄이고 오류를 방지하며 신뢰성을 향상시킵니다. 효율적으로 작동하고 오래 지속되는 개발 보드를 만듭니다.



사용자 정의 개발위원회를 테스트하고 문제를 해결 해야하는 이유는 무엇입니까?

테스트 및 문제 해결을 통해 일찍 오류를 잡는 데 도움이됩니다. 모든 부분이 의도 한대로 작동하도록합니다. 이 프로세스는 시간을 절약하고 비용을 줄이며 개발위원회가 모든 요구 사항을 충족하도록 보장합니다.

테스트 포인트는 전압을 확인합니다.

문제 해결은 결함을 빠르게 수정합니다.



개발위원회를 설계 할 때 향후 업그레이드를 고려해야하는 이유는 무엇입니까?

업그레이드를 계획하면 전체 보드를 재 설계하지 않고도 새로운 기능을 추가 할 수 있습니다. 당신은 시간과 비용을 절약합니다. 추가 핀과 메모리는 향후 프로젝트를 위해 맞춤형 개발 보드를 유연하게 만듭니다.

참고 : 미래 - 디자인 교정은 - 용어 값이 길어집니다.
